一种IGBT的温度检测方法
发布者 : admin 发布时间 : 2019/09/30 08:09:06

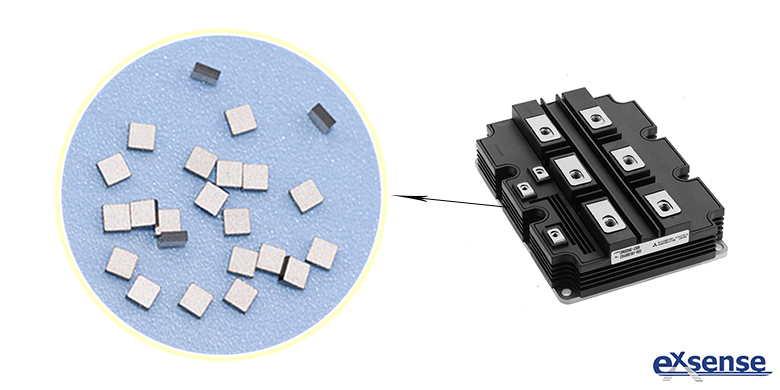

广东爱晟电子科技有限公司生产的NTC热敏电阻,具有高精度、高可靠、高灵敏的特点,在IGBT(绝缘栅双极型晶体管)模块中能起到温度检测的作用。IGBT模块是一种比较昂贵的元器件,而过温是导致其损坏的主要原因之一。目前,很多IGBT厂商都会在IGBT模块内部封装一个NTC热敏电阻,用它来测量模块的壳体温度。具体是将温度转化为电信号,通过线性光耦等器件隔离后传送到处理器,来对其进行判断、保护。但是,此种方法不仅价格比较昂贵,而且容易受电磁干扰,有时可能出现误判断。


针对上述现有技术存在的问题,今天为大家介绍一种IGBT的温度检测方法,该方法抗电磁干扰能力强,很适合应用在电磁干扰要求较高的场合,还能显著降低应用成本。


这种IGBT的温度检测方法,要先将NTC热敏电阻经三端稳压器与电源连接,并用电阻串联分压使通过NTC热敏电阻的电流基本为4mA,再采集NTC热敏电阻上的电压信号;接着由具有转换芯片和外围电路的V-F转换单元按1V∶1KHz的比例将电压信号转换为频率信号;然后由发送单元先将频率信号转换为光信号,再将光信号通过光纤传送至接收单元;接下来,由接收单元先将光信号还原为频率信号,再将频率信号传送至控制单元,控制单元包括具有CAP捕获接口的DSP芯片,CAP捕获接口与接收单元通信连接;最后,控制单元先检测该频率信号的频率,再计算出IGBT温度,检测结束。


这种IGBT的温度检测方法,采用光纤传输信号,抗电磁干扰能力强,很适合应用在电磁干扰要求较高的场合;通过采集NTC热敏电阻的电压来检测IGBT温度,起到实时监控作用,避免IGBT过热烧毁;整个方法步骤精简,所用硬件成本较低,能显著降低应用成本。
