无刷电机空调系统温度检测电路
发布者 : admin 发布时间 : 2019/10/15 08:10:55

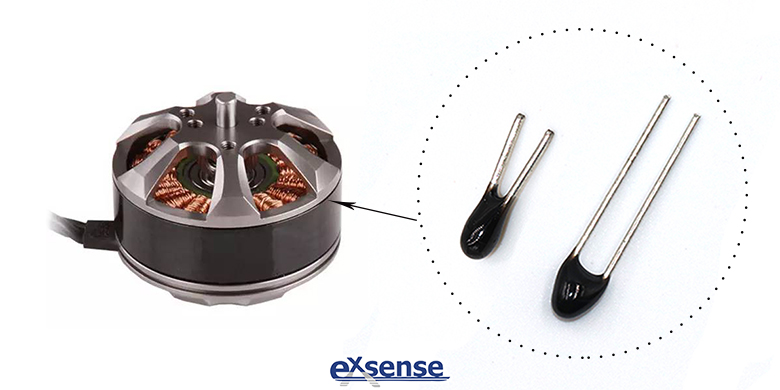

广东爱晟电子科技有限公司研发生产的NTC热敏电阻NTC芯片具有高精度、高可靠、快速反应的特点,被广泛应用于温度检测、温度控制和温度补偿。


市面上大多数的定速空调,其室内、室外风扇电机通常采用交流感应电机,且室外电机多为一档转速控制。虽然在220V、50Hz的额定电源下能有一个稳定的转速,但随着电压的变化,其转速也将出现大范围的波动,导致电网电压高时,室外电机噪音过大;而在电网电压低时,室外电机转速过低,散热效果差。现有技术中,常常存在有传感器阻值漂移,使得温度测量精确度降低,从而影响了制冷、制热效果,影响了空调的工作效率。为了避免上述的不足之处,爱晟电子为大家介绍一种无刷电机空调系统温度检测电路,以提高空调盘管温度测量精度、确保良好的制冷、制热效果。


无刷电机空调系统温度检测电路,包括NTC热敏电阻、分压电阻和整流电容热敏电阻的一端连接+5V电源,热敏电阻的另一端连接微控制器;分压电阻和整流电容相并联连接后的一端连接在热敏电阻和微控制器之间,分压电阻和整流电容相并联连接后的另一端接地。


无刷电机空调系统温度检测电路,采用了NTC热敏电阻作为温度测量传感元件,具有测温范围宽、温度线性度好等优点,可提高空调的温度测量精度,确保空调维持良好的制冷、制热效果。对热敏电阻输出的信号,由电容和电阻对信号进行分压、整形和稳压后传输给微处理器,由微处理器对温度信号进行采集和处理,并根据温度数值对空调电机进行控制,从而提高空调的运行稳定性和可靠性。
