NTC热敏电阻与电动车充电器
发布者 : admin 发布时间 : 2021/06/22 09:06:00


随着新能源技术的推广,电动车因其价格适中、出行便捷、节能环保等特点,成为都市人的重要交通工具之一,电动车充电器亦随着电动车的普及而成为热销产品。而为了避免充电器的使用寿命因温度过高而提前终止,通常会在电动车充电器的控制器中安装NTC热敏电阻,作为温度监测和温度控制的元器件。

目前,电动车主要使用铅酸电池来提供电源。铅酸电池在电动车的成本中占据了很大的一部分,电动车最大的使用成本主要是电池的报废而需要更换。而铅酸电池对温度特性很敏感,而且环境温度对电池的使用寿命有非常大的影响。为了更好地保护铅酸电池,使其对环境温度变化做出很好的反应,NTC热敏电阻在电动车充电器中起到不可或缺的作用。尤其是在温度较高的环境下,有效地防止铅酸电池因过充电,导致电池内压升高、电池变形、漏液等情况发生;在温度较低的环境下,避免铅酸电池电量容易达到充电器认为的饱和,导致行驶过程中没有足够的动力。

在充电控制器的变压器附近安装NTC热敏电阻,能在充电过程中实时监测、控制充电控制器的变压器的温度变化,及时作出调整。若充电控制器的变压器初始温度正常;通过一段时间充电后,充电控制器的变压器温度上升。通过NTC热敏电阻反馈数据估算初始温度,计算温度升高斜率;当充电控制器的变压器的温度过高时,通过NTC热敏电阻矫正充电电压和电流,通过控制算法设置转灯电流参数。当充电控制器的变压器的温度超高时,控制算法区分充电控制器风扇损坏或处于超高温环境的影响,并通过NTC热敏电阻降低电流。若充电过程中,充电控制器的变压器初始温度过低,则可通过NTC热敏电阻降低充电电流,提高充电电压。

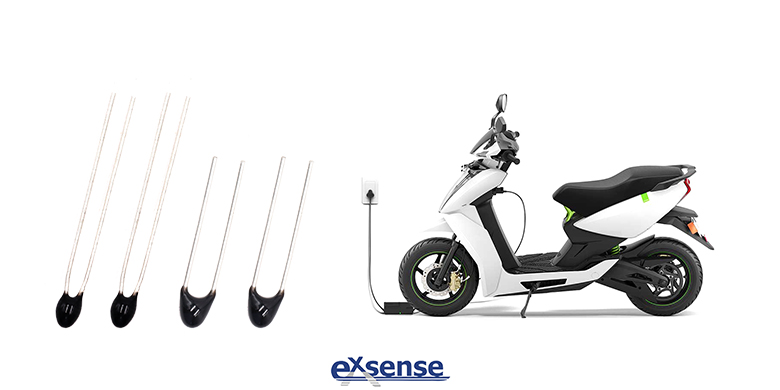

广东爱晟电子科技有限公司研发、生产的环氧包封NTC热敏电阻,其电阻值随温度升高而减小,反之亦然;能在电动车充电器中起到温度监测和温度控制的作用。





参考数据:

CN105471034A《一种电动车充电器的环境自适应控制方法》
