光模块的选择标准
发布者 : admin 发布时间 : 2022/01/20 09:01:43

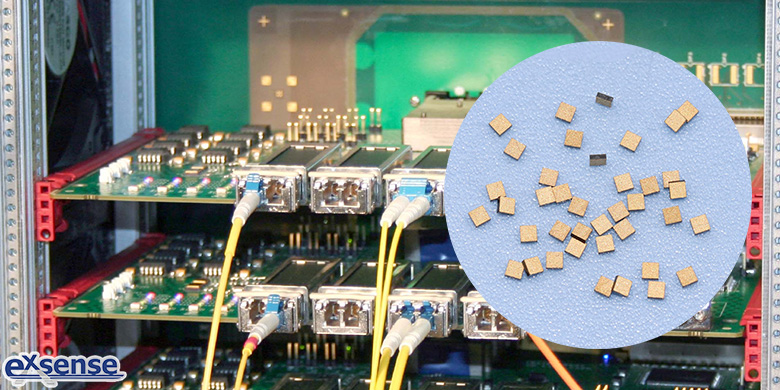

光模块是光通讯行业的核心器件,其由接收及发射两部分组成。其中,接收部分实现光-电变换,发射部分实现电-光变换。广东爱晟电子科技有限公司生产的光模块NTC热敏芯片,在光模块中起到温度保护及温度监测的作用,有效地保障光模块的正常工作。那么,在选取光模块时,需要考虑哪些标准呢?接下来,就让爱晟电子为大家一一解答:

一、输出光功率,这是光模块发送端光源的输出功率。可以理解为光的强度,单位为W或mW或dBm。其中W或mW为线性单位,dBm为对数单位。在通信中,我们通常使用dBm来表示光功率。

公式:P(dBm)=10Log(P/1mW)

针对无源光纤网络(PON,Passive Optical Network)产品,由于其光纤网络单元(ONU,Optical Network Unit)端采用的是突发模式,因此需使用专用的光功率计进行测量,串接在线路中,即时给出当前上行和下行的光功率。

二、接收灵敏度,指的是在一定速率、误码率情况下光模块的最小接收光功率,单位:dBm。一般情况下,速率越高接收灵敏度越差,即最小接收光功率越大,对于光模块接收端器件的要求也越高。

考虑到光纤老化或其他不可预见因素导致的链路损耗增大,最佳接收光功率范围控制在接收灵敏度以上2~3dB至过载点以下2~3dB。

三、受压灵敏度,指输入信号在附加了抖动和垂直眼闭(vertical eye closure)劣化条件后测得的灵敏度值,单位:dBm。此概念仅针对于10G 接口模块(XENPAK 模块及XFP 模块)。

四、光模块发射光功率和接收灵敏度

发射光功率指发射端的光强,接收灵敏度指可以探测到的光强度。两者都以dBm为单位,是影响传输距离的重要参数。光模块可传输的距离主要受到损耗和色散两方面受限。损耗限制可以根据一下公式来估算:

损耗受限距离=(发射光功率‐接收灵敏度)/光纤衰减量

光纤衰减量和实际选用的光纤相关。一般目前的G.652光纤可以做到1310nm波段0.5dB/km,1550nm波段0.3dB/km甚至更佳。50um多模光纤在850nm波段为4dB/km ,1310nm为波段2dB/km。对于百兆、千兆的光模块色散受限远大于损耗受限,可以不作考虑。

五、饱和光功率值,指光模块接收端最大可以探测到的光功率。当接收光功率大于饱和光功率的时候同样会导致误码产生,因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。

六、光饱和度,又称饱和光功率。其指的是在一定的传输速率下,维持一定的误码率(10-10~10-12)时的最大输入光功率,单位:dBm。
