自动调温电热水器与NTC热敏电阻
发布者 : admin 发布时间 : 2022/05/19 09:05:01


随着智能家居的逐渐普及,通过NTC热敏电阻进行温度监测、温度控制及温度保护的家用电器越来越多,电热水器就是其中最常见的。如今,市面上大部分的电热水器都已经实现了自动调温,使用户在使用过程中有更便捷、更安全的体验。

自动调温电热水器一般包括箱体、冷水进水管、出水管、NTC热敏电阻、电加热棒、浮子液位计、电磁阀以及限位开关。电加热棒设置于箱体的底部上方,并且位于箱体的中部下方。电加热棒与外部电源连接,外部电源的正极依次经NTC热敏电阻及电磁开关与电加热棒的正极端连接,电加热棒的负极端连接外部电源的负极;NTC热敏电阻容置于箱体内;箱体内设有用于测量箱体内水位的浮子液位计;冷水进水管上设有电磁阀,电磁阀及浮子液位计与主控芯片电连接,主控芯片为单片机,其通过继电器控制电磁阀。

自动调温电热水器通过NTC热敏电阻监测水温的变化。当水温升高,其数值达到特定阈值时,NTC热敏电阻的电阻值减小;此时流入电磁开关中电流增大,电磁开关中的电磁铁磁力增大,实现电磁开关断开,电加热棒停止加热。当水温降低到,其数值达到特定阈值时,NTC热敏电阻的电阻值增大;此时流入电磁开关中电流减小,电磁铁的磁力下降,实现将电磁开关闭合,电加热棒进行加热。自动调温电热水器就是利用NTC热敏电阻与电磁开关配合控制电加热棒,实现自动调温。

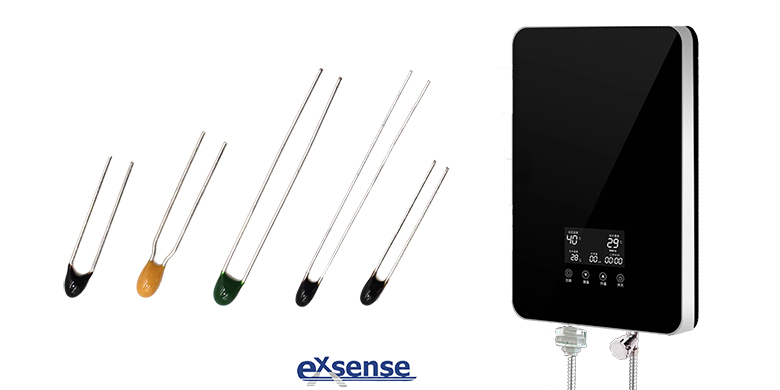

广东爱晟电子科技有限公司生产的环氧树脂NTC热敏电阻,具有高可靠、良好电气性能、高性价比等特点,确保自动调温电热水器在工作过程中的安全,使用户在使用时控制方便,实现自动调温。





参考数据:

CN207555961U《一种带有自动调温的电加热器》
