芯片电容在电路中的角色
发布者 : admin 发布时间 : 2019/10/17 08:10:59



芯片电容是电路设计中最为常用的元器件,是无源元件之一。电容也常常在高速电路中扮演重要角色,如在旁路、去耦、滤波、储能方面的作用;在完成振荡、同步以及时间常数的作用等。


1、隔直流:在阻止直流电通过的同时,让交流电通过。


2、耦合:作为两个电路之间的连接,允许交流信号通过并传输到下一级电路。


3、滤波:频率越大,电容的阻抗越小。当低频时,由于电容的阻抗比较大,有用信号可以顺利通过;当高频时,由于电容的阻抗已经很小了,相当于把高频噪声短路到GND上去了。


滤波的作用:理想的芯片电容电容越大,阻抗越小,通过的频率也越高。电解电容一般都是超过1uF,其中的电感成份很大,因此频率高后反而阻抗会大。


4、调谐:对与频率相关的电路进行系统调谐,比如手机、收音机、电视机。


LC调谐的振荡电路的谐振频率是LC的函数,振荡电路的最大和最小谐振频率之比随着电容比的平方根变化而变化。此处的电容比是指反偏电压最小时的电容与反偏电压最大时的电容之比。因而,电路的调谐特征曲线基本上是一条抛物线。


5储能:储存电能,用于必须要的时候释放,如相机闪光灯,加热设备等等。


6、旁路(去耦):为交流电路中某些并联的元件提供低阻抗通路。


旁路电容,是为某个器件提供能量的储能元器件。它利用电容的频率阻抗特性(理想电容的频率特性是随频率的升高,阻抗降低),能使输出电压输出均匀,降低负载电压波动。


去耦电容,是把输出信号的干扰作为滤除对象的元器件。去耦电容相当于电池,利用其充放电,使得放大后的信号不会因电流的突变而受干扰。它的容量根据信号的频率、抑制波纹程度而定,去耦电容就是起到一个“电池”的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。


旁路电容与去耦电容的区别在于,旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源。

7、温度补偿:针对其它元件对温度的适应性不够带来的影响,而进行补偿,改善电路的稳定性。


由于定时电容的容量决定了行振荡器的振荡频率,所以要求定时电容的容量非常稳定,不随环境湿度变化而变化,这样才能使行振荡器的振荡频率稳定。因此采用正、负温度系数的电容释联,进行温度互补。


当工作温度升高时,一个芯片电容的容量在增大,而另一个芯片电容的容量在减小,两个电容并联后的总容量为其容量之和,由于一个容量在增大而另一个在减小,所以总容量基本不变。


同理,在工作温度降低时,一个电容的容量在减小而另一个在增大,总的容量基本不变,稳定了振荡频率,实现温度补偿。


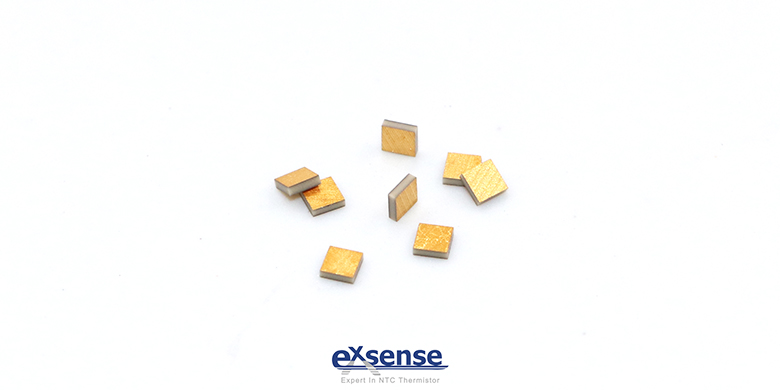

广东爱晟电子科技有限公司生产的芯片电容具有尺寸小、厚度薄(厚度一般为0.15~0.5mm)、等效串联低、耗损低等特点,应用频率可达数GHz,适用于小型、微波的场合。
