阵列型芯片电容
特点
爱晟电子最新研发的阵列型芯片电容器主要应用于单片微波集成电路,解耦电路、射频旁路,具有安装简单的特点,可以降低电容器的成本以及安装成本,可根据客户要求定制不同尺寸及参数。
1、安装简单
2、可在IC封装中集成以减少引线长度并提高性能
3、可以降低电容器的成本以及安装成本
应用范围
1、主要使用于单片微波集成电路,解耦电路、射频旁路

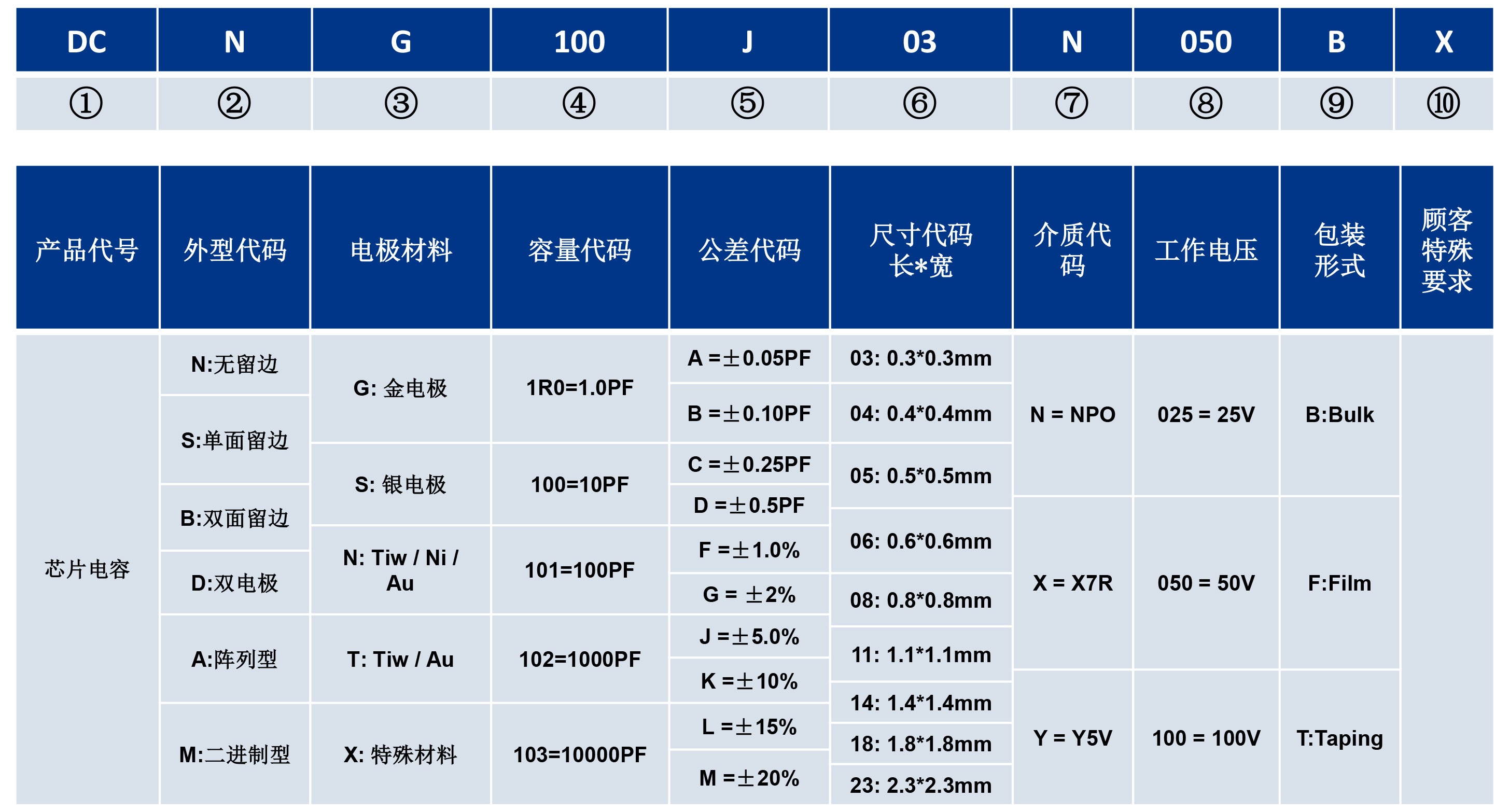

产品规格型号的表示方法
电性能参数
尺寸(mm)
容值(PF)
G03 G04 G05 G06 G08 G11 G14 G18 G23
0.3*0.3±0.05 0.4*0.4±0.05 0.5*0.5±0.05 0.6*0.6±0.05 0.8*0.8±0.15 1.1*1.1±0.15 1.4*1.4±0.15 1.8*1.8±0.25 2.3*2.3±0.25
0.1(0R1)
0.2(0R2)
0.3(0R3)
0.5(0R5)
1.0(1R0)
1.2(1R2)
2.7(2R7)
3.0(3R0)
3.6(3R6)
5.1(5R1)
10(100)
15(150)
22(220)
27(270)
33(330)
47(470)
56(560)
68(680)
82(820)
100(101)
150(151)
220(221)
270(271)
330(331)
390(391)
470(471)
560(561)
680(681)
750(751)
820(821)
1000(102)
1200(122)
1500(152)
1800(182
2200(222)
2700(272)
3300(332)
3900(392)
4700(472)
5600(562)
6200(622)
6800(682)
7500(752)
8200(822)
10000(103)

注:0.3*0.3±0.05 (长 0.3mm*宽 0.3mm±0.05 )

可以根据客户要求定做特殊规格
