DT系列 — 高精度NTC热敏电阻芯片
特点
DT系列NTC热敏芯片是表面镀金或镀银处理的高精度NTC芯片,适合混合设计多功能模块或高精度NTC温度传感器的制作。爱晟电子为您提供专业的NTC热敏电阻芯片及NTC热敏电阻元器件技术服务,可以通过邮箱,电话,QQ等方式咨询.

1、可应用于邦定工艺,使用金/铝/银焊线

2、高精度,可达±0.5%,±1%,±2%,±3%

3、良好的耐热循环能力

4、高稳定性和高可靠性

5、工作温度 -40 ℃ ~ +200 ℃

6、体积小,尺寸可达0.3* 0.3mm
7、快速响应
8、尺寸和参数都可以进行定制



应用范围

1、混合设计多功能模块(光模块、红外热电堆、IGBT、热敏打印头、集成模块、半导体模块、电源模块等)

2、高精度NTC温度传感器的制作

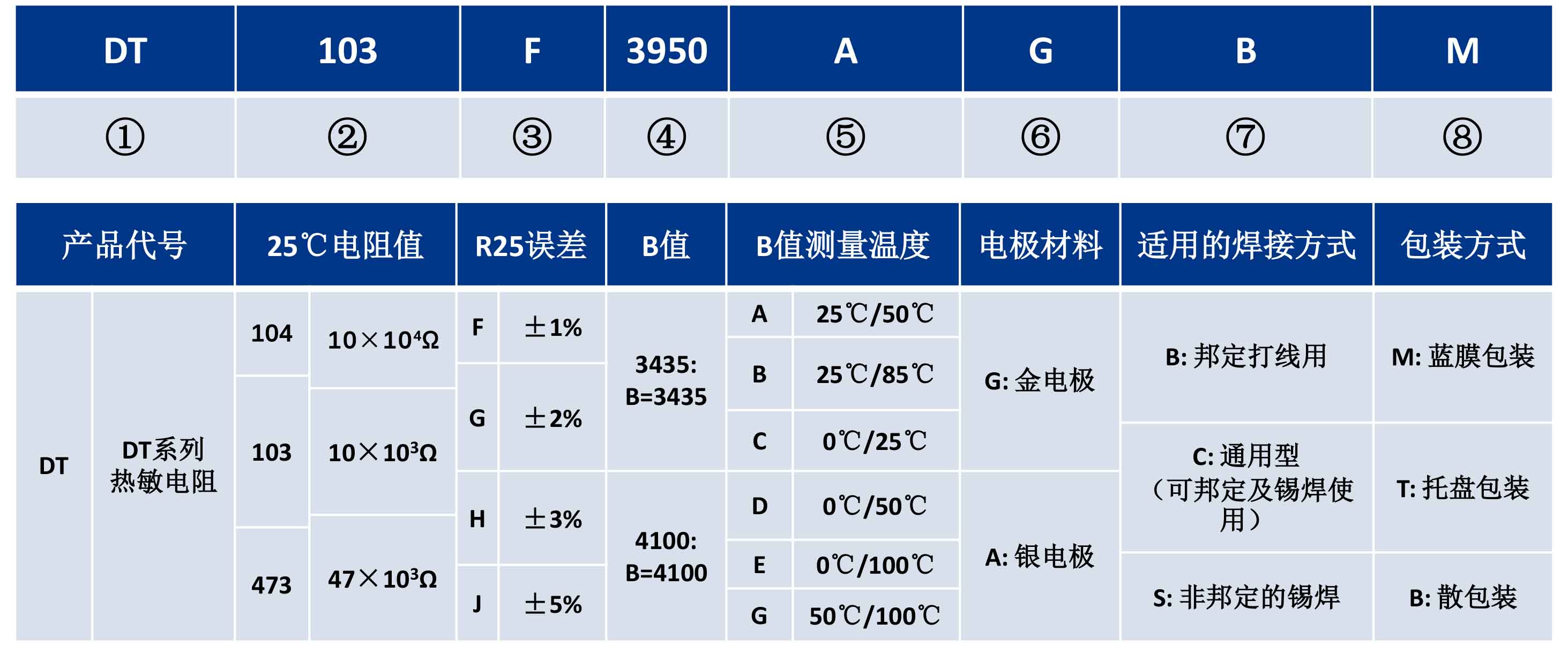

产品规格型号的表示方法


电性能参数

规格型号 R25(KΩ) B(K)

常规尺寸(mm

L*W*T

额定功率:25摄氏度

(mW)(@25±0.5℃

在静止空气中)

耗散系数

(mW/℃)(T=25℃

在静止空气中)

热时间常数(s)
DT502□3950A 5.0  3950 1.0*1.0*0.5

<60mW

~1.2

≤3
DT103□3435B 10.0  3435 0.95*0.95*0.6

<60m

~1.2

≤3
DT103□3470A 10.0  3470 1.0*1.0*0.5 <60mW  ~1.2 ≤3
DT103□3950A 10.0  3950 1.1*1.1*0.46 <60mW  ~1.2 ≤3
DT203□3743A 20.0  3743 1.1*1.1*0.6 <60mW  ~1.2 ≤3
DT303□3950A 30.0  3950 1.0*1.0*0.55 <60mW  ~1.2 ≤3
DT473□4050A 47.0  4050 0.45*0.45*0.25 <10mW  ~0.2 ≤2
DT503□3950A 50.0  3950 1.0 *1.0*0.55 <60mW  ~1.2 ≤3
DT104□3950A 100.0  3950 0.95*0.95*0.6 <60mW  ~1.2 ≤3
DT104□3964F 100.0  3964 0.45*0.45*0.2 <10mW  ~0.2 ≤2
DT104□4100A 100.0  4100 0.95*0.95*0.6 <60mW  ~1.2 ≤3

除了以上的尺寸及常规阻值,B值外,我司可做以下范围产品:
阻值 1kΩ ~ 1000kΩ
B值 3200K ~ 4500K
尺寸 0.3mm ~ 4.0mm
包装方式
